Dimensionamento de Redes Malhadas
Redes malhadas são sistemas de tubulações pressurizadas organizadas de forma interligada, geralmente em formato de anéis fechados ou parcialmente conectados, permitindo múltiplos caminhos para o escoamento do fluido.
No entanto, essa interligação cria ciclos hidráulicos, tornando o sistema estaticamente indeterminado.
Ou seja, não é possível resolver o problema com métodos diretos e simples, como nas redes em série (ramificadas).
Por isso, o dimensionamento de redes malhadas exige o uso de métodos iterativos, como o Método de Hardy-Cross, o Método de Newton-Raphson, entre outros.
Esses métodos envolvem repetidas aproximações para encontrar a distribuição de vazões e pressões em equilíbrio, respeitando simultaneamente as leis da conservação de massa (equação de continuidade) e da conservação de energia (equação de Bernoulli adaptada para perdas usando Darcy-Weisbach).
Aplicações de Redes Malhadas
As redes malhadas são largamente utilizadas em:
-
Sistemas de distribuição de água potável, especialmente em áreas urbanas, onde a demanda é variável e a segurança no abastecimento é crítica.
-
Redes de combate a incêndio, onde a redundância nos caminhos de escoamento garante maior confiabilidade.
-
Sistemas industriais, para transporte de fluidos em plantas com alto consumo e exigência de pressões constantes.
-
Irrigação em larga escala, onde o controle de pressões e perdas em diferentes trechos é essencial.
O uso de redes malhadas proporciona:
-
Redundância operacional
-
Melhor distribuição de pressão
-
Flexibilidade em manutenções
Desafios no Dimensionamento
O principal desafio está na complexidade matemática da análise. Uma rede malhada com diversos nós e ramais resulta em um sistema de equações não lineares, que cresce rapidamente com o número de conexões. Isso torna o dimensionamento praticamente inviável por métodos manuais em casos reais.
Por isso, o uso de ferramentas computacionais, como planilhas eletrônicas avançadas, softwares de modelagem hidráulica (ex: EPANET, ou scripts personalizados (Python, MATLAB), torna-se essencial para:
-
Realizar simulações hidráulicas precisas
-
Verificar cenários de falha e manutenção
-
Otimizar o diâmetro das tubulações
-
Reduzir custos com bombeamento e perdas

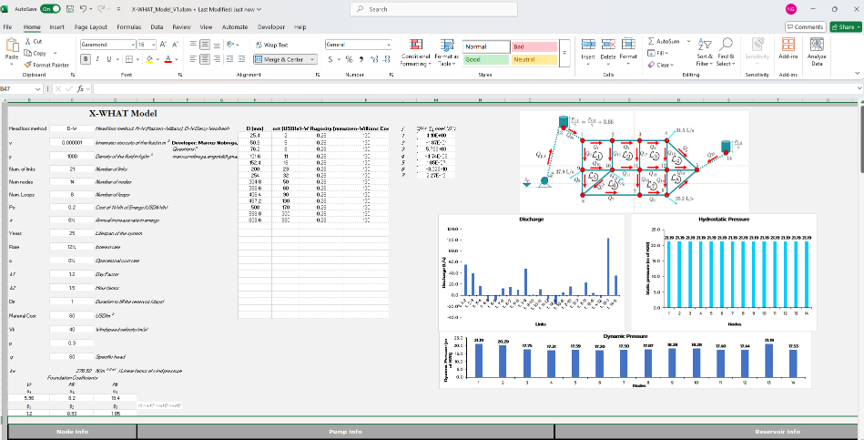

Dados de Entrada da Planilha
- Topologia da rede, isto é, qual nó liga em qual nó
- Diâmetros estimados ou otimizados de cada trecho
- Comprimento da rugosidade do material dos tubos
- Demanda nos nós
- Altura d’água do reservatório ou estimativa/otimização dessa grandeza
- Coeficiente de perdas d’água ao longo da tubulação
Para os mais curiosos em entender a fundo todo e qualquer ponto da planilha, um artigo em revisão está disponível para download aqui.
